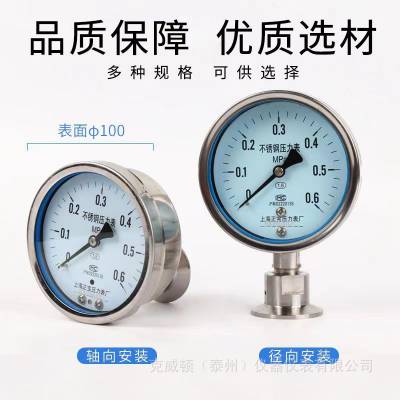

规格型号：YTP-100BF-Z  Y100BFMC-Z  不锈钢轴向卡箍式卫生型隔膜压力表

产品简介

隔膜压力由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。

卫生卡箍式压力表具有在工艺现场装拆快捷方便、不易污染、容易清洗、安全等优点。能满足药品生产质量规范(GMP)的要求。在制药、食品、饮水、水处理等行业对仪表有卫生要求的工艺流程中得到应用。

工作原理

隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。隔膜压力表是指用隔离装置(内部灌充工作液体)将指示部分与被测介质隔离的压力表。隔膜压力表的工作原理如下图所示。利用专用设备将弹簧管内抽成真空，并充入隔离液，用膜片将其密封隔离。当用隔膜压力表测量压力时，被测量工作介质直接作用在隔离膜片上，膜片向上产生向上的变形，通过弹簧管内的灌充液将介质压力传递给弹簧管，使弹簧管末端产生弹性形变，借助连杆机构带动机芯齿轮轴转动，从而使指针在刻度盘上指示出被测压力值。

主要技术参数

1）表盘直径（mm）：￠100

2）精度等级（%）：1.6

3） 测量范围(Mpa)：0~25MPa，其他规格联系客服

4）表壳材质：304不锈钢

5）表壳形式：安全壳构造，隔板装置后释放

6）机芯材质： 304不锈钢

7）弹性元件及接头体材质：304，弹性元件与接头体氩弧焊接

8）接头型式：卡盘50.5

9）隔膜材料：316

10）指针：普通

11）表玻璃：有机玻璃、安全型双层玻璃

12）耐震型充填材质：甘油98%（可选择硅油、氟油或其它类别）

13）温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)

14）使用环境温度：-25~70℃(外壳内充液)   -40~70℃(外壳内不充液)

15）抗工作环境振动：V·H·4级(外壳内充液)　V·H·3级(外壳内不充液)

使用注意事项

1) 工作压力使用全量程的1/3 ～ 2/3为宜，使用范围不得超过满刻度的 3/4。

2) 检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
